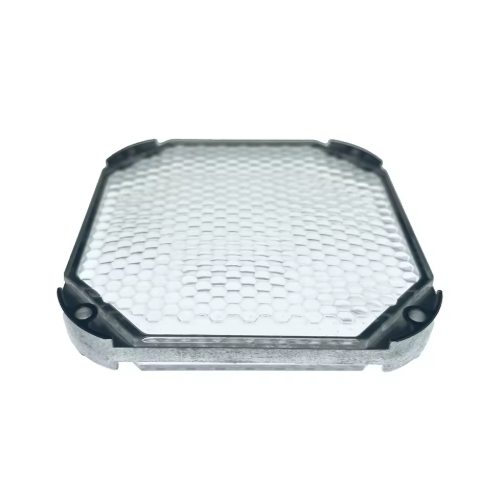

Lensa Fly-Eye Medis 10×10mm P1.0

dapatkan harga terbaru

Jenis pembayaran:	T/T,Paypal,Western Union
Min. Memesan:	1
Transportasi:	Air,Express
Pelabuhan:	ShangHai

Material:

Glass
fused silica/JGS2

Hubungi sekarang

Deskripsi Produk

Atribut Produk

& pengiriman paket

Deskripsi Produk

Atribut Produk

Merek: OPTIK UTE

Kustomisasi Dukungan: ODM, OEM

Tempat Asal: Cina

Menggunakan: Optik

Struktur: Plano-cembung

Bentuk: Aspheric

Type: Aspherical Lens

Lapisan: Lapisan anti pantul

deskripsi: Aspherical Molded Lens OEM Support

Clear Aperture: >90%

Diameter Tolerance: +/-0.05mm

Surface Quality: 80/50 or better

Transmittance: >91-97%

Shape: circle

& pengiriman paket

Tipe paket

Kemasan individu

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsi Produk

Lensa Fly-Eye Medis 10×10mm P1.0（UVFS）

Lensa fly-eye kompak (susunan lensa mikro) dengan tapak 10×10 mm, pitch 1,0 mm, dan ketebalan substrat sekitar 1,2 mm dirancang untuk aplikasi pencahayaan medis. Dibangun dari silika leburan tingkat UV (UVFS), lensa ini memastikan stabilitas termal dan kimia yang sangat baik serta transmisi optik broadband. Lapisan anti-reflektif cahaya tampak opsional (VIS AR) dapat diterapkan pada kedua permukaan, biasanya mencapai reflektansi rata-rata ≤0,5% per permukaan. Lensa ini hadir sebagai bagian dari modul fly-eye yang cocok—terdiri dari rangkaian masukan dan keluaran—dipasangkan dengan lensa kondensor yang kompatibel, membentuk solusi homogenisasi yang ringkas dan siap diintegrasikan, cocok untuk pengoperasian jangka panjang dan siklus pembersihan yang sering.

Prinsip Kerja

Sistem ini beroperasi berdasarkan prinsip penerangan Köhler. Susunan lensa mikro masukan mengambil sampel profil emisi sudut sumber LED; lensa kondensor kemudian memproyeksikan distribusi sudut ini ke susunan keluaran, yang mengubah keragaman sudut menjadi pola penyinaran yang seragam secara spasial pada bidang target. Dengan pitch 1,0 mm, ukuran dan kepadatan sel dioptimalkan untuk menyeimbangkan throughput cahaya, penekanan tekstur, dan divergensi sinar. Jika jarak antar komponen dan panjang fokus dikonfigurasikan dengan benar, sistem tipikal akan mencapai keseragaman radiasi dengan rasio minimum hingga maksimum ≥ 0,7 atau ketidakseragaman root-mean-square (RMS) ≤ 10%. Lapisan AR dua sisi mengurangi pantulan cermin dan gambar hantu; fitur opsional seperti penghitaman tepi dan chamfer 0,2–0,5 mm semakin meminimalkan cahaya yang menyimpang serta meningkatkan presisi dan hasil perakitan.

Aplikasi

• Pencahayaan ruang bedah dan operasi: Memberikan pencahayaan yang sangat seragam dan bebas silau dengan rendering warna yang konsisten selama prosedur yang diperpanjang.

• Sumber cahaya dingin endoskopi: Memungkinkan divergensi sinar terkendali dan keseragaman medan tinggi dalam wadah kompak; memfasilitasi penggabungan yang efisien ke pemandu cahaya optik atau jendela transparan.

• Sistem diagnostik dan inspeksi: Memberikan pencahayaan homogen dan bertekstur rendah yang penting untuk pencitraan berulang, akurasi pengukuran, dan mengurangi artefak moiré dalam film atau sampel bertekstur.

• Solusi retrofit dan peningkatan OEM: Faktor bentuk standar 10×10 mm memungkinkan integrasi langsung ke rumah mekanis yang ada; modul fly-eye dan kondensor yang telah disejajarkan secara signifikan mengurangi sensitivitas penyelarasan dan mempercepat pembuatan prototipe dan produksi percontohan.
