Filter Pencitraan Longpass Merah HB1 HB3 HB5 HB6

Filter Pencitraan Longpass Merah HB1 HB3 HB5 HB6

dapatkan harga terbaru

Jenis pembayaran:	T/T,Paypal,Western Union
Min. Memesan:	1 Piece/Pieces
Transportasi:	Air,Express
Pelabuhan:	ShangHai

Hubungi sekarang

Deskripsi Produk

Atribut Produk

& pengiriman paket

Deskripsi Produk

Atribut Produk

Merek: OPTIK UTE

Kustomisasi Dukungan: OEM, ODM

Tempat Asal: Cina

Number: HB1 HB3 HB5 HB6

Substrate Material: Optical filter glass

Dimension: Customized

Dimension Tolerance: 0.0/-0.1mm

Ketebalan: 2mm 3mm or customized

Thickness Tolerance: 0/-0.05mm

Chamfer: 0.25x45 degree or as needed

Tempered: Harden as requirement

Coating: Uncoated or Coated as requirement

Transmitansi: T> 90%

Surface Quality S/D: 60/40 or better

Surface: λ/4 or higher

& pengiriman paket

Menjual unit	:	Piece/Pieces
Tipe paket	:	Kemasan individu

The file is encrypted. Please fill in the following information to continue accessing it

Deskripsi Produk

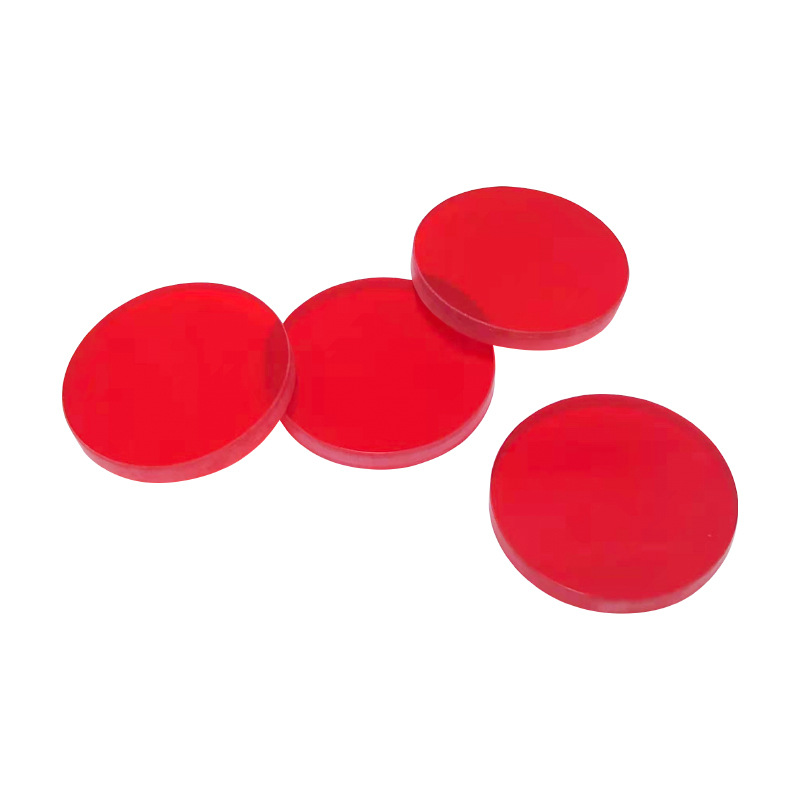

Filter Pencitraan Longpass Merah HB1 HB3 HB5 HB6

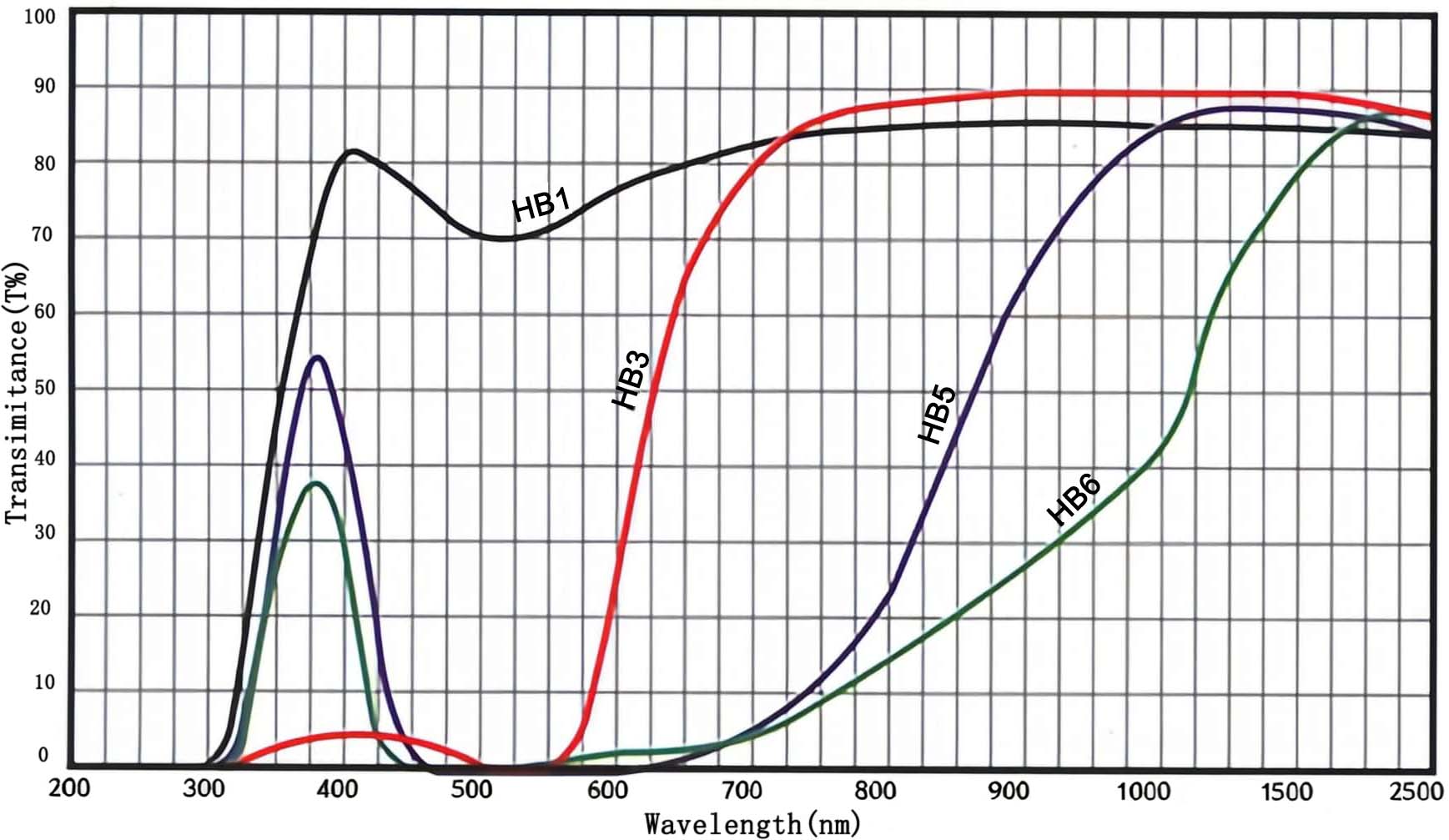

HB1/HB3/HB5/HB6 adalah filter longpass kaca warna merah yang dirancang untuk mentransmisikan panjang gelombang merah dan panjang gelombang yang lebih panjang sekaligus melemahkan panjang gelombang yang lebih pendek, sehingga memungkinkan pemisahan warna dan kontrol kontras yang stabil. Beberapa vendor secara eksplisit mendeskripsikan seri HB sebagai filter kaca long-pass merah, dengan model spesifik termasuk HB1/HB3/HB5/HB6 dan varian tambahan seperti HB600/HB610/HB630…HB700, yang menunjukkan rentang panjang gelombang cut-on sekitar 600–700 nm. Spesifikasi produk ini juga umumnya mencantumkan nilai pemolesan standar (misalnya, 60–40), format yang tersedia (bulat atau persegi), dan opsi pelapisan anti-reflektif (AR), yang menegaskan ketersediaan luas dan kompatibilitas mekanisnya.

Secara fungsional, filter longpass ditentukan oleh 50% panjang gelombang potongnya—titik di mana transmisi filter mencapai 50%, sebuah parameter yang biasanya dicocokkan oleh perancang optik dengan panjang gelombang emisi LED, laser, atau karakteristik respons sensor. Filter longpass kaca berwarna jelas termasuk dalam kategori ini.

Filter kaca berwarna beroperasi melalui penyerapan selektif dalam material curah, daripada mengandalkan efek interferensi film tipis. Akibatnya, ketebalan filter terutama menentukan kemiringan pita transisi dan kedalaman pemblokiran optik. Dokumentasi teknis dan katalog produk SCHOTT memformalkan hubungan antara ketebalan dan transmitansi, dan menyediakan alat analisis untuk memprediksi kinerja spektral pada ketebalan tertentu.

Dalam sistem pencitraan, sensor berbasis silikon biasanya tetap sensitif hingga sekitar 1100 nm. Ketika radiasi inframerah-dekat (NIR) tidak diinginkan, perancang dapat menggabungkan kaca HB dengan filter shortpass atau IR-cut, atau sebagai alternatif memilih filter bandpass yang secara khusus disesuaikan dengan sumber cahaya merah. Referensi industri dalam visi mesin dan teknik optik mendokumentasikan penggunaan filter longpass merah bersama dengan LED yang memancarkan rentang 620–660 nm untuk isolasi fitur. Mereka juga mencatat bahwa filter bandpass dapat lebih meningkatkan kontras ketika kebocoran IR berdampak negatif pada rasio signal-to-noise (SNR).

Keuntungan praktis utama dari kaca serap kelas HB adalah ketahanan sudutnya. Tidak seperti filter interferensi, yang pita transmisinya bergeser ke arah panjang gelombang yang lebih pendek (pergeseran biru) seiring dengan meningkatnya sudut datang—dan yang mungkin menunjukkan distorsi spektral di bawah bidang pandang yang luas atau berkas cahaya yang berbeda—kaca serap mempertahankan karakteristik spektral yang konsisten di berbagai sudut datang. Fitur ini khususnya bermanfaat ketika menggunakan lensa cepat atau sistem dengan kerucut sinar campuran.

Singkatnya, filter HB1/HB3/HB5/HB6 menawarkan isolasi saluran merah yang andal, kinerja pemblokiran yang dapat disesuaikan ketebalannya, karakteristik spektral yang stabil secara sudut, dan kompatibilitas mekanis dengan sistem pemasangan standar. Filter ini dapat digunakan secara terpisah untuk mentransmisikan panjang gelombang merah dan NIR, atau dikombinasikan dengan filter IR-cut atau shortpass ketika aplikasi memerlukan transmisi eksklusif cahaya merah tampak.

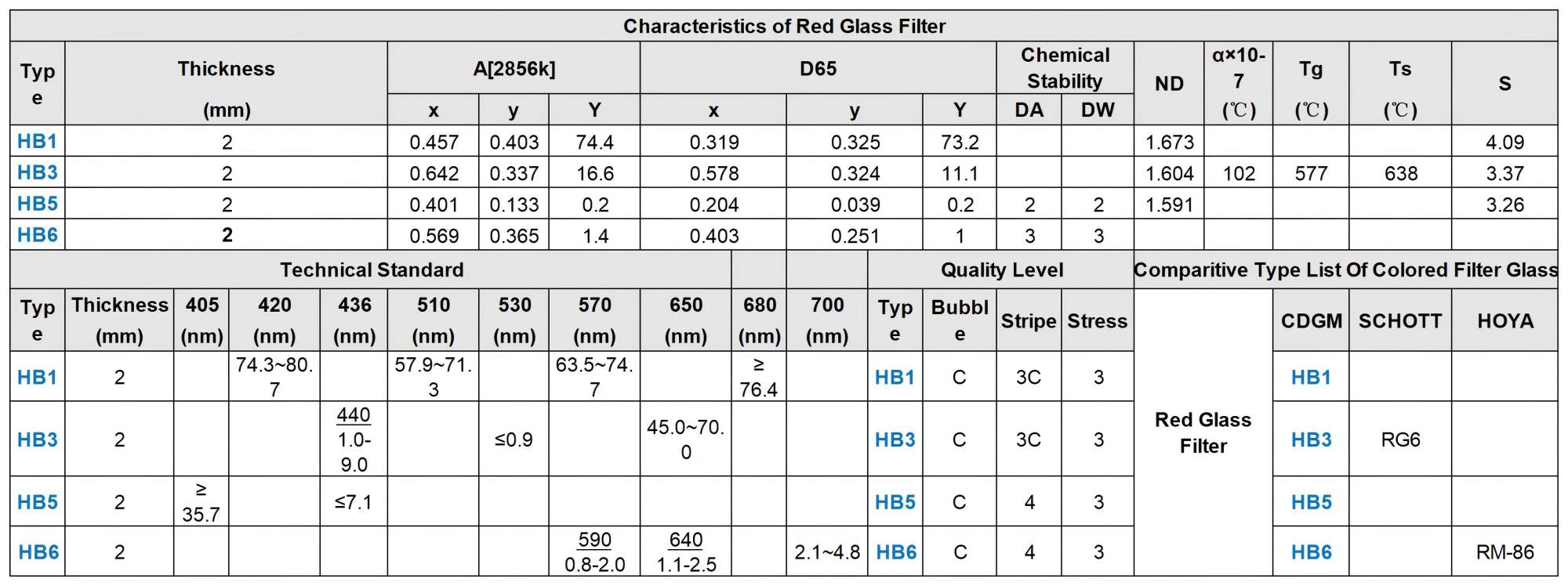

Daftar Jenis Komparatif Kaca Filter Berwarna
