Filter Lensa Industri: Mengatasi Masalah Pencitraan di Seluruh Skenario Inspeksi Penglihatan Inti
Dalam sistem inspeksi visi industri, pencitraan yang jelas dan stabil merupakan landasan pengukuran, penentuan posisi, pengenalan, dan analisis cacat yang tepat. Sebagai komponen kontrol optik utama, filter industri secara tepat mengatur cahaya yang masuk ke lensa—menyelesaikan tantangan umum dalam pencitraan dan meningkatkan ketahanan sistem. Di bawah ini, kami menguraikan fungsi inti, klasifikasi, dan aplikasi praktisnya melalui kasus-kasus industri yang umum.

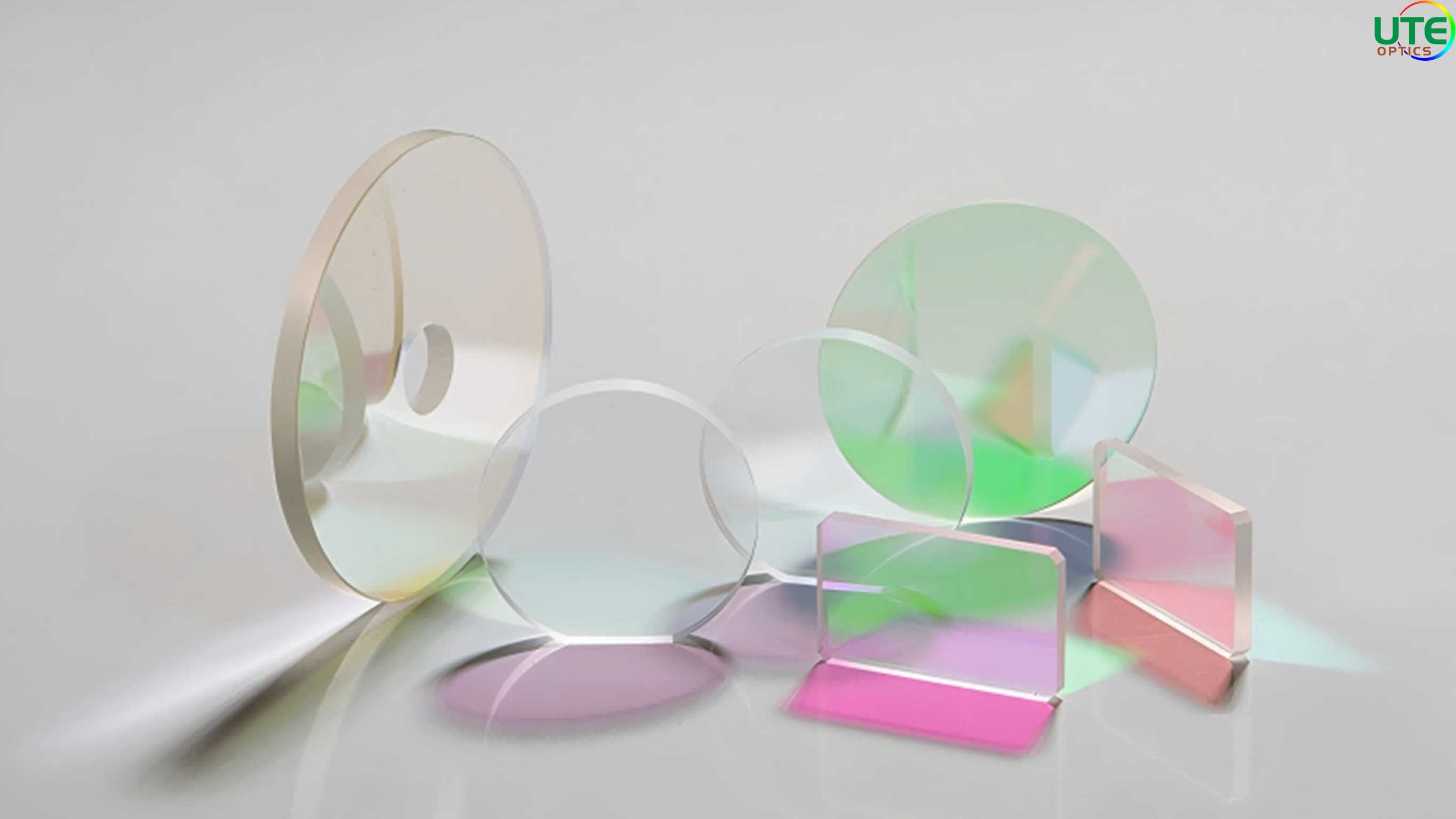

I. Fungsi Inti & Klasifikasi Filter Industri
Filter industri terutama dikategorikan berdasarkan cara mereka mengatur sifat fisik cahaya, dengan dua tipe inti:
1. Filter Spektral-Selektif
Prinsip: Dengan menyimpan film optik presisi pada substrat optik, filter ini memanfaatkan interferensi cahaya untuk secara efisien mentransmisikan pita panjang gelombang tertentu sambil memantulkan atau menyerap pita lainnya.
Tipe Utama: Filter bandpass, filter shortpass/longpass, filter densitas netral (ND).
2. Filter Selektif Polarisasi
Prinsip: Struktur internalnya hanya memungkinkan cahaya dengan arah getaran vektor listrik sejajar dengan sumbu polarisasinya untuk melewatinya. Hal ini menghilangkan cahaya terpolarisasi (misalnya silau) ke arah yang tidak diinginkan.
Jenis Utama: Polarizer linier, polarizer melingkar.
II. Menyelami Lebih Dalam Skenario Aplikasi Industri
Filter mengatasi masalah pencitraan yang ditargetkan di seluruh industri—berikut cara kerjanya di lingkungan dunia nyata:
Aplikasi 1: Pembacaan Barcode Jalur Perakitan Berkecepatan Tinggi
Tantangan Inti: Cahaya sekitar (terutama lampu neon yang berkedip-kedip) menyebabkan fluktuasi kecerahan dan garis-garis, sehingga mengurangi tingkat pembacaan kode batang.
Solusi: Filter bandpass pita sempit
Detail Teknis:

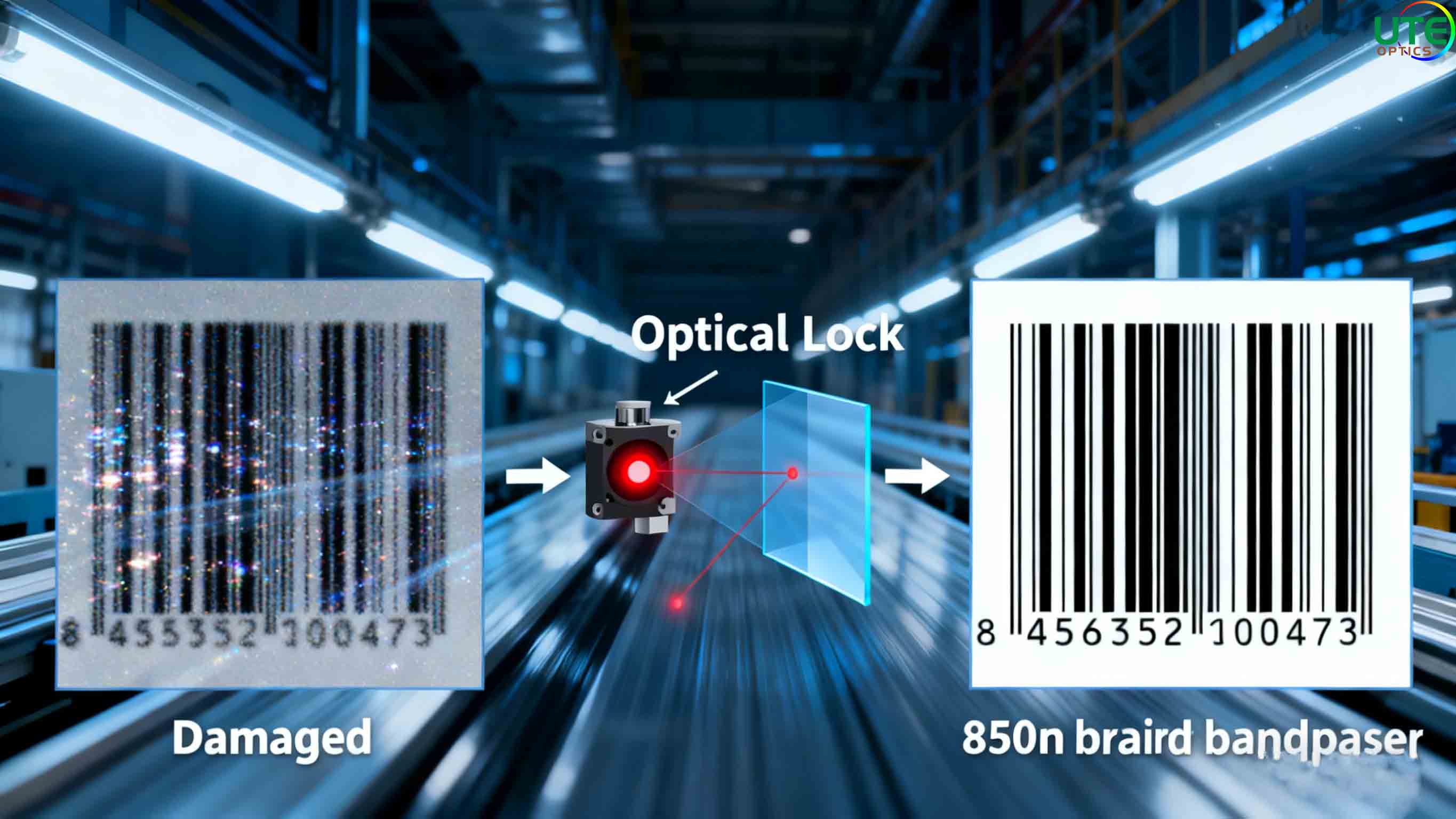

- Pasangkan LED inframerah panjang gelombang pusat 850nm (sumber cahaya aktif) dengan filter bandpass pita sempit (panjang gelombang pusat 850nm, bandwidth 10nm/20nm).
- Ini membentuk "kunci optik": hanya cahaya inframerah yang dipancarkan LED yang masuk ke kamera, menghalangi sebagian besar cahaya tampak di sekitar.
Hasil: Menghasilkan gambar dengan kontras tinggi dan bebas kedip dalam kondisi pencahayaan apa pun, sehingga menstabilkan kecepatan membaca.
Aplikasi 2: Deteksi Goresan & Cacat Mikro Permukaan Logam
Tantangan Inti: Pantulan spekuler yang kuat pada permukaan logam halus menciptakan titik terang, menutupi goresan, lubang, dan cacat lainnya.
Solusi: Filter polarisasi linier
Detail Teknis:

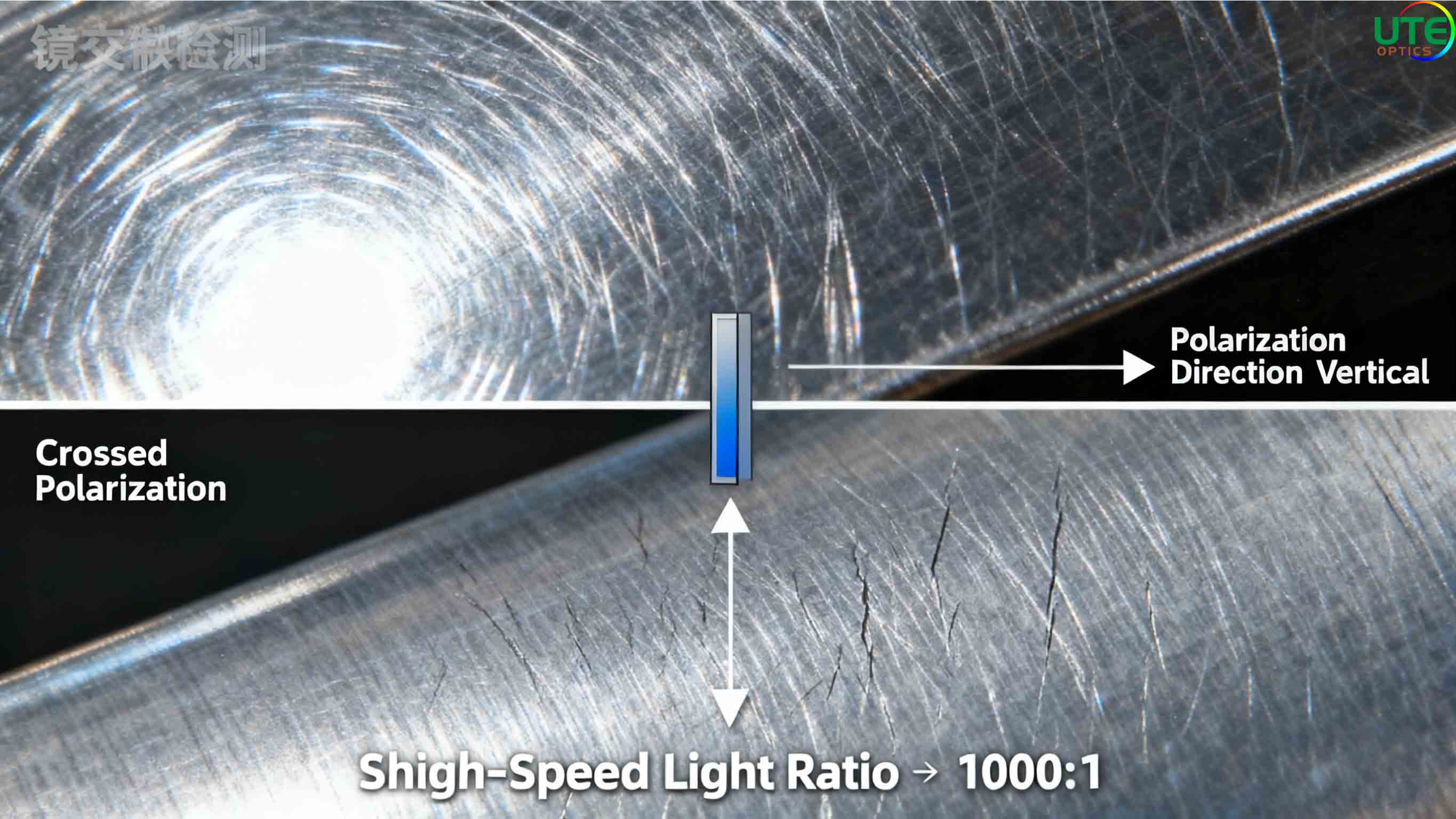

- Pasang polarizer linier di depan sumber cahaya dan lensa, sehingga membentuk jalur optik "polarizer bersilangan".
- Putar polarizer sisi lensa sehingga arah polarisasinya tegak lurus terhadap polarizer sisi sumber.
- Refleksi specular terhalang (karena polarisasi yang tidak sesuai), sedangkan refleksi difus dari goresan sebagian melewatinya.
Parameter Utama: Rasio kepunahan polarizer ≥ 1000:1 untuk memastikan pemblokiran cahaya yang efektif.
Hasil: Cacat terlihat jelas dengan latar belakang gelap.
Aplikasi 3: Pemeriksaan Kemasan Transparan (Kotoran Cairan & Cacat Botol)
Tantangan Inti: Refleksi/refraksi kompleks dari botol kaca mengganggu pengamatan benda asing di dalam, gelembung, atau goresan permukaan.
Solusi:
- Adegan A (Goresan/Label Permukaan): Filter polarisasi menghilangkan pantulan tersebar di seluruh permukaan botol (prinsip yang sama seperti Aplikasi 2).
- Adegan B (Kotoran Cairan Internal): Filter longpass (misalnya, panjang gelombang cut-off 1050nm) dipasangkan dengan sumber cahaya inframerah dan kamera IR. Banyak cairan/gelas transparan dalam cahaya tampak tetapi menyebarkan panjang gelombang IR tertentu—kotoran tampak sebagai titik terang dengan latar belakang gelap.
Aplikasi 4: Pemilahan Bahan Plastik dalam Daur Ulang
Tantangan Inti: Plastik yang tampak serupa (misalnya PET vs. PVC) tidak dapat dibedakan berdasarkan warna atau bentuknya saja.
Solusi: Filter bandpass inframerah
Detail Teknis:
- Gunakan kamera inframerah-dekat (NIR) dengan sumber cahaya IR.
- Filter bandpass inframerah alternatif dengan panjang gelombang pusat berbeda (misalnya, 1200nm, 1300nm, 1450nm) untuk pencitraan.
- Plastik yang berbeda memiliki reflektansi unik pada pita karakteristik ini—buat model klasifikasi yang akurat dengan menghitung rasio nilai abu-abu pada gambar multi-pita.
Filter industri mengubah gambar yang "tidak dapat digunakan" menjadi data yang andal, sehingga berdampak langsung pada akurasi inspeksi dan efisiensi produksi. Baik untuk mengatasi gangguan cahaya sekitar, menghilangkan silau, atau membedakan material, filter yang tepat dan disesuaikan dengan skenario Anda sangatlah penting.
