Bagaimana Filter Mengatasi masalah "cahaya nyasar" dalam Sistem Optik dan Mendorong inovasi dalam Teknologi pencitraan
Sejak lensa optik pertama, umat manusia tidak pernah berhenti mengejar pencitraan dengan ketelitian tinggi. Dari teleskop Galileo yang mengungkap misteri kosmik hingga ponsel pintar modern yang menangkap momen sehari-hari dan sistem litografi yang membentuk sirkuit semikonduktor skala nano—setiap terobosan optik pada dasarnya adalah upaya berkelanjutan untuk mengatasi ketidaksempurnaan propagasi cahaya.
Di tengah upaya ini, "cahaya nyasar" tetap menjadi hambatan utama—yang merupakan bawaan sistem optik sejak awal dan menjadi batasan utama pada kualitas gambar dan akurasi deteksi.
Untungnya, filter optik telah berevolusi dari kaca berwarna sederhana menjadi "pisau bedah spektral" melalui teknologi interferensi film tipis berskala nano, yang kini menjadi alat inti untuk mengatasi cahaya menyimpang. Artikel ini menganalisis sifat dan sumber cahaya nyasar dalam sistem optik modern, menguraikan prinsip kerja filter, dan berfokus pada aplikasi penting lintas bidang untuk menunjukkan bagaimana filter tersebut mendukung inovasi industri optik.
I. Stray Light: "Kebisingan latar belakang" Sistem Optik
Dalam bidang optik presisi, cahaya liar didefinisikan sebagai "kelebihan energi cahaya yang menyimpang dari jalur optik yang diharapkan dan mencapai detektor". Ini seperti kebisingan lingkungan dalam lingkungan akustik, yang dapat menutupi sinyal target yang lemah, secara langsung menurunkan rasio signal-to-noise, dan memengaruhi efek pencitraan dan deteksi. Sumbernya rumit dan secara garis besar dapat dibagi menjadi dua kategori: eksternal dan internal.
1. Cahaya nyasar eksternal: Gangguan dari lingkungan
Cahaya nyasar eksternal berasal dari sumber cahaya non-target di lingkungan pengoperasian sistem. Kasus yang umum terjadi adalah "radiasi latar belakang langit" dalam pengamatan astronomi. Bahkan di bawah langit malam yang gelap gulita, pancaran udara, cahaya zodiak (sinar matahari yang dihamburkan oleh debu antarplanet), dan radiasi difusi antarbintang masih menghasilkan emisi spektral lemah yang terus menerus, sehingga menyebabkan gangguan signifikan terhadap pengamatan benda langit yang sangat gelap seperti galaksi jauh dan planet ekstrasurya.
2. Lampu nyasar internal: Cacat pada sistem itu sendiri
Cahaya nyasar internal dihasilkan oleh cacat bawaan pada sistem optik itu sendiri dan dapat muncul bahkan di lingkungan yang benar-benar gelap. Ini terutama disebabkan oleh tiga jenis masalah:
Hamburan: Ini termasuk "hamburan permukaan" yang disebabkan oleh ketidakrataan mikroskopis pada permukaan komponen optik, "hamburan volume" akibat material yang tidak rata, kotoran atau gelembung di dalam komponen pemancar cahaya seperti lensa, serta "hamburan pantulan tak terduga" dari struktur mekanis seperti dinding bagian dalam laras lensa dan tepi bukaan.
Gambar hantu: Gambar virtual yang terbentuk ketika cahaya mengalami beberapa pantulan Fresnel antara permukaan optik dan akhirnya menyatu kembali di dekat bidang gambar. Posisi dan intensitasnya dapat diprediksi secara tepat dengan perangkat lunak ray tracing.
Difraksi: Saat cahaya bertemu dengan tepi tajam seperti lubang, cahaya menyimpang dari jalur optik geometris dan menyebar menuju area bayangan, sehingga menciptakan cahaya latar tambahan.
II. Filter: Dari "Filter Warna" hingga "Insinyur Spektral"
Fungsi inti dari filter optik adalah untuk mentransmisikan atau memblokir cahaya secara selektif sesuai dengan panjang gelombang. Dengan perkembangan teknologi, metode implementasinya telah ditingkatkan dari mengandalkan penyerapan material menjadi "regulasi spektral presisi tinggi" melalui struktur interferensi nanofilm, menjadi "pengatur kinerja" sistem optik modern.
1. Filter penyerapan: Solusi dasar berbiaya rendah
Filter serapan mencapai serapan selektif pada panjang gelombang tertentu melalui transisi elektronik atau getaran molekul bahan yang didoping seperti kaca dan kristal. Keuntungannya adalah biaya rendah dan tidak ada pengaruh dari Sudut datang, namun memiliki keterbatasan yang jelas: transisi antara passband dan stopband mulus (dengan kecuraman tepi yang rendah), dan energi cahaya yang diserap akan diubah menjadi panas, yang dapat menyebabkan efek pelensaan termal, sehingga tidak cocok untuk skenario daya tinggi.
Jenis filter ini banyak digunakan dalam skenario pemfilteran dengan persyaratan rendah, seperti di bidang keamanan laser - Filter seri Schott BG sering digunakan untuk menekan cahaya nyasar dari laser pompa.
2. Filter interferensi: Inti penyaringan presisi
Filter interferometri adalah "kekuatan utama" optik presisi modern. Dengan menyimpan lusinan hingga ratusan film dielektrik dengan indeks bias tinggi dan rendah bergantian pada substrat, mereka secara tepat mengontrol karakteristik transmisi spektral melalui interferensi timbal balik dan interferensi timbal balik pada antarmuka. Desainnya berasal dari perluasan multi-ruang interferometer Fabry-Perot. Ketika ketebalan optik film tipis adalah λ/4, ia dapat mencapai hampir 100% transmisi pada panjang gelombang target (λ₀), sekaligus menekan panjang gelombang non-target dengan kuat.
Berdasarkan fungsinya, filter interferensi diklasifikasikan menjadi tiga kategori:
Filter bandpass: Terdiri dari dua set cermin reflektifitas tinggi yang ditumpuk di sekitar satu atau lebih rongga resonansi. Semakin banyak rongga yang ada, semakin baik "persegi panjang" passband (semakin tinggi kecuraman tepinya). Parameter inti mencakup panjang gelombang pusat, lebar penuh setengah tinggi (bandwidth), dan rasio penekanan di luar pita (biasanya dikuantisasi dengan kepadatan optik OD), yang secara efektif dapat menghilangkan semua komponen spektral di luar pita yang ditentukan dan mencapai pemilihan spektral dengan kemurnian tinggi.
Filter jalur panjang / jalur pendek: Melalui desain film gradien atau bertahap, filter tersebut masing-masing memantulkan panjang gelombang pendek dan mentransmisikan panjang gelombang panjang (lintasan panjang), atau memantulkan panjang gelombang panjang dan mengirimkan panjang gelombang pendek (lintasan pendek). Misalnya, filter jarak jauh dalam sistem penginderaan jauh memungkinkan sinyal inframerah melewatinya sambil menghalangi cahaya tampak di latar belakang.

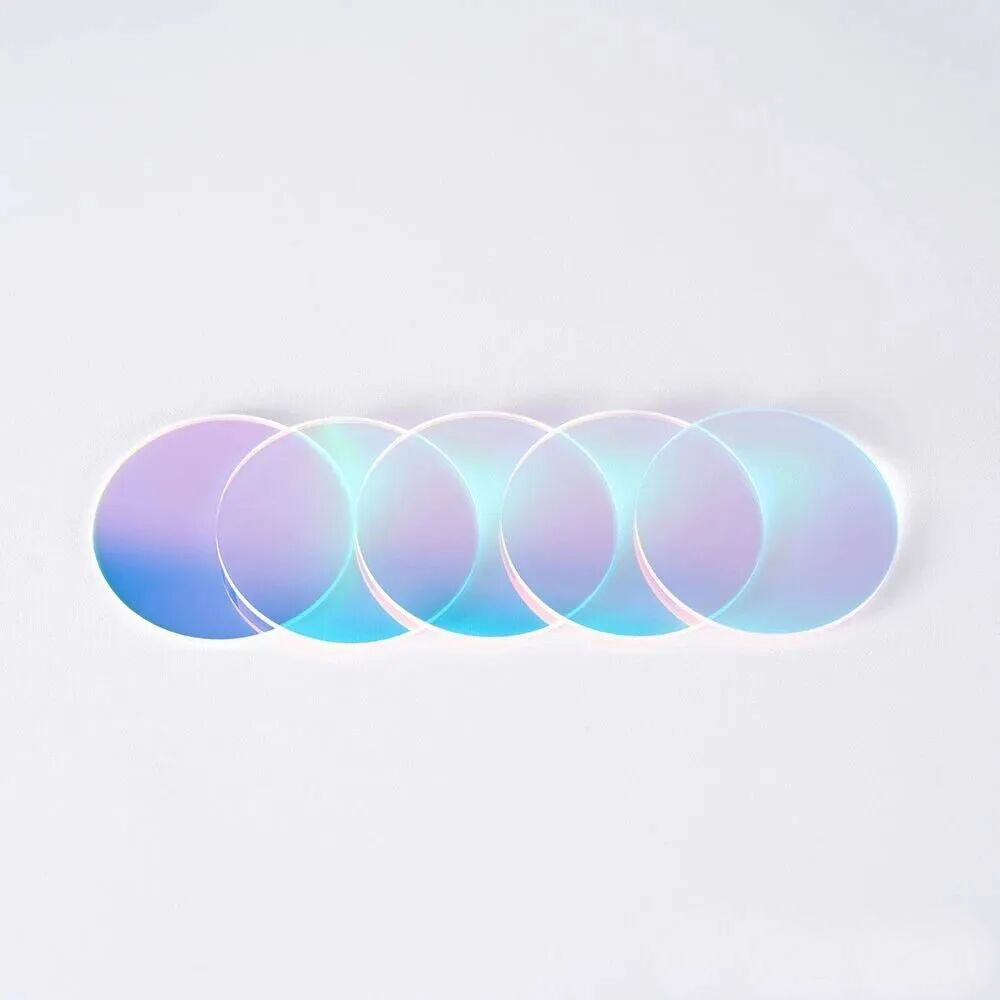

Filter takik (band-stop filter): Digunakan untuk menekan panjang gelombang pita sempit. Aplikasi yang umum adalah spektroskopi Raman - ini dapat menghilangkan laser hamburan Rayleigh dengan intensitas 10⁶ kali lebih tinggi daripada sinyal Raman dengan rasio penekanan tinggi OD>6, membuat puncak Raman lemah yang berdekatan terlihat jelas.
AKU AKU AKU. Aplikasi Lintas Disiplin: Bagaimana Filter Memberdayakan Peningkatan Industri
Dari barang elektronik konsumen hingga eksplorasi luar angkasa, filter telah menjadi "landasan tak terlihat" yang mendorong terobosan teknologi optik di berbagai bidang dengan mengatasi masalah cahaya nyasar dalam berbagai skenario.
1. Elektronik konsumen: Menjaga pengalaman visual dan akurasi warna

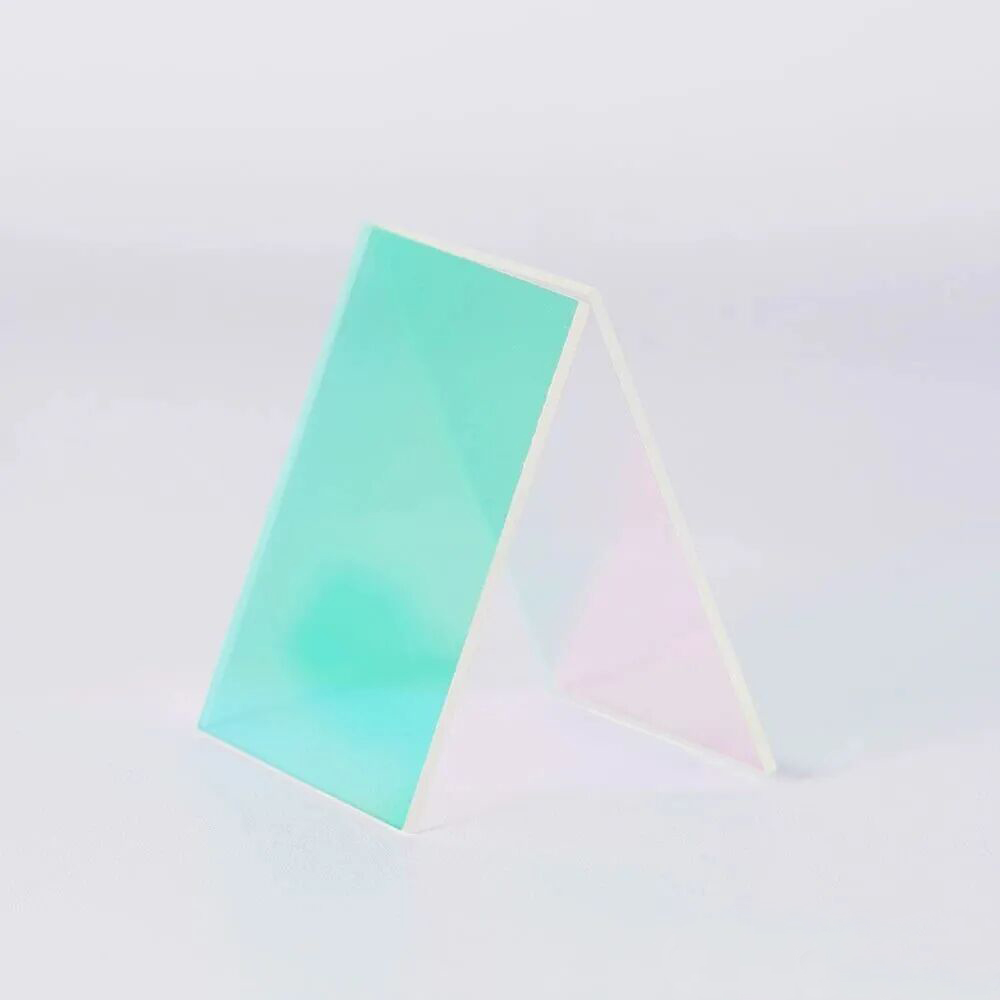

Kamera ponsel cerdas: Sensor gambar sensitif terhadap cahaya inframerah dekat. Jika tidak diproses, dapat menyebabkan distorsi warna dan pergeseran merah. Solusinya adalah dengan mengintegrasikan "filter pemutus inframerah" antara lensa dan sensor, sehingga hanya cahaya tampak yang dapat melewatinya dan memastikan reproduksi warna sesuai dengan persepsi mata manusia.
Layar kelas atas dan kacamata anti-cahaya biru: Cahaya biru yang berlebihan dari lampu latar LED dapat menyebabkan kelelahan menonton dalam waktu lama. Dengan menambahkan filter short-pass atau lapisan serapan selektif pada permukaan tampilan layar atau pada lensa, cahaya biru berenergi tinggi dengan panjang gelombang pendek dapat dilemahkan dengan tetap menjaga keseimbangan warna secara keseluruhan, dengan mempertimbangkan kenyamanan dan ketepatan gambar.
2. Diagnosis medis: Meningkatkan kejernihan gambar dan sensitivitas deteksi
Endoskopi dan mikroskop bedah: Di bawah cahaya bedah yang kuat, pantulan specular pada permukaan jaringan dapat menutupi detail subkutan dan struktur pembuluh darah. Filter polarisasi hanya dapat mentransmisikan cahaya dengan kondisi polarisasi tertentu, menekan silau permukaan, dan pada saat yang sama mempertahankan cahaya tersebar yang membawa informasi diagnostik, sehingga secara signifikan meningkatkan kontras gambar dan kejelasan bidang pandang bedah.
Penganalisis biokimia: Saat mendeteksi sinyal fluoresensi atau penyerapan lemah dari reaksi biokimia, perlu untuk mengisolasi cahaya eksitasi dari kebisingan lingkungan. Filter bandpass presisi yang cocok dengan panjang gelombang emisi dapat secara selektif mengirimkan sinyal spesifik analit dan memblokir panjang gelombang lainnya, sehingga mencapai deteksi kuantitatif biomarker jejak yang sangat sensitif.
3. Inspeksi dan Keamanan Industri: Mencapai identifikasi dan otomatisasi yang tepat
Penyortiran makanan dan pengendalian kualitas: Lini produksi perlu segera mengidentifikasi produk cacat seperti kacang berjamur dan benda asing. Teknologi pencitraan multispektral, dikombinasikan dengan filter pita sempit dan sensor optik, dapat mengumpulkan data secara bersamaan dalam pita tampak dan inframerah dekat. Dengan memanfaatkan fitur refleksi spektral yang tidak terlihat oleh mata manusia, hal ini memungkinkan penyortiran otomatis secara real-time.
Deteksi cacat semikonduktor: Deteksi cacat skala nano di sirkuit terpadu memiliki persyaratan yang sangat tinggi untuk diskriminasi sinyal. Dengan menggunakan iluminasi panjang gelombang tertentu yang dikombinasikan dengan filter pita sempit yang sesuai, cahaya nyasar broadband dapat dihilangkan, kontras antara cacat dan pola latar belakang dapat dimaksimalkan, dan identifikasi anomali tingkat sub-mikron yang andal dapat dicapai.
4. Teknologi Mutakhir: Menembus batas-batas penginderaan
LiDAR: Selama pengoperasian siang hari, sinar matahari yang terik dapat mengganggu sinyal gema yang lemah. Filter interferensi ultra-narrowband di ujung penerima dapat secara tepat mencocokkan panjang gelombang laser, berfungsi seperti "gerbang spektral", yang hanya memungkinkan gema laser untuk melewatinya, memastikan jangkauan yang stabil di lingkungan dengan cahaya yang kuat.
Pengamatan dirgantara dan astronomi: Saat mengamati galaksi ekstragalaksi jauh, intensitas sinyal target jauh lebih rendah dibandingkan dengan instrumen dan kebisingan latar belakang di langit. Filter pita sempit atau filter yang dapat disesuaikan dapat menargetkan garis emisi atom/molekul tertentu (seperti H-alpha, OIII), mengisolasi foton langit, mengekstrak data efektif dari "banjir sinyal", dan memberikan dukungan untuk penelitian tentang evolusi kosmik, pembentukan bintang, dll.
Kesimpulan
Dari optik refraksi awal hingga instrumen fotonik modern, penekanan cahaya nyasar selalu menjadi isu inti dalam evolusi teknologi optik. Filter optik, khususnya filter interferometri, telah ditingkatkan dari aksesori pasif menjadi "pengaktif kinerja". Dengan mengatur panjang gelombang cahaya secara tepat, mereka dapat mengekstraksi sinyal kunci lemah di lingkungan optik yang kompleks. Saat ini, setiap terobosan dalam teknologi filter mendorong perluasan batasan dalam penemuan ilmiah, otomasi industri, diagnosis medis, dan teknologi konsumen, sehingga menjadi dukungan penting bagi eksplorasi umat manusia menuju "visi yang lebih jelas".
