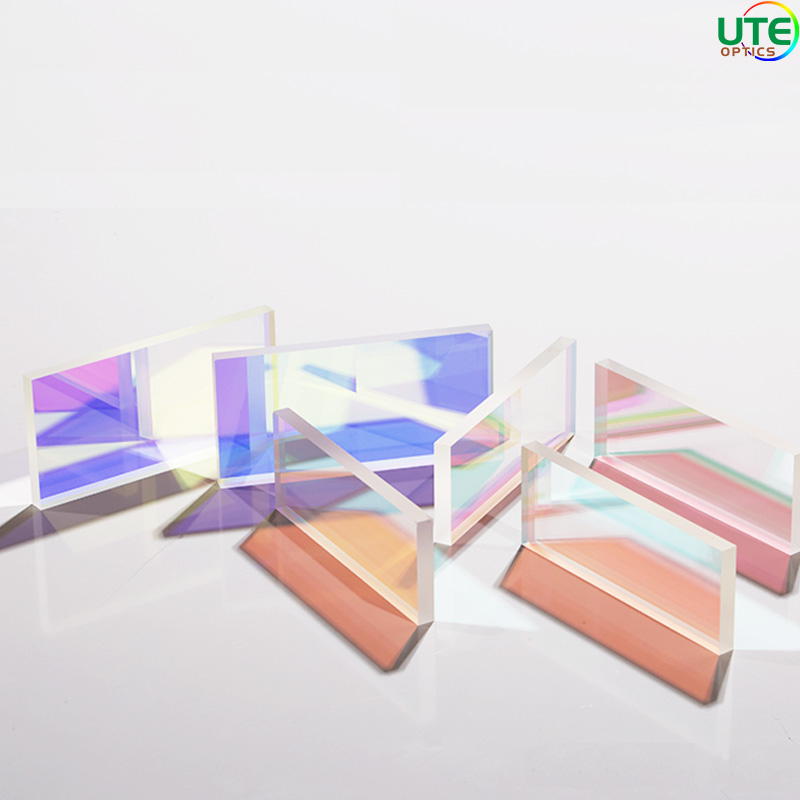

Filter optik—kunci dalam sistem optik untuk transmisi/pantulan cahaya selektif—sangat bergantung pada kualitas fabrikasi media, terutama chamfering dan pemrosesan tepi. Proses-proses ini (perataan/penyelesaian tepi yang terkontrol) meminimalkan tekanan, mencegah chipping, dan meningkatkan kinerja mekanis dan optik.
Namun hal ini menimbulkan tantangan teknis yang besar, yang berdampak pada lapisan film tipis dan keandalan filter akhir. Dokumen ini menganalisis tantangan-tantangan utama ini, pengaruhnya terhadap integritas lapisan, dan menawarkan solusi praktis dan sesuai standar (ISO 10110, MIL-PRF-13830) untuk lini produksi.

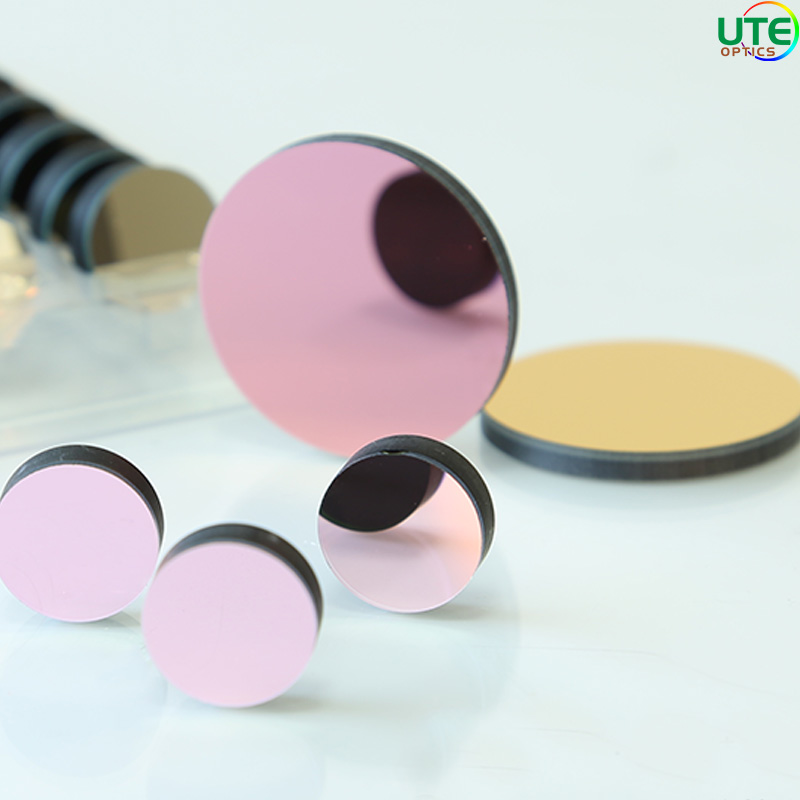

I. Analisis Tantangan dalam Chamfering dan Edge Processing
Substrat filter biasanya dibuat dari bahan yang rapuh dan memiliki kekerasan tinggi seperti kaca optik, zat kristal, atau keramik canggih, yang semuanya memerlukan presisi luar biasa selama pemesinan. Tantangan utama meliputi:
1. Terbentuknya Chipping dan Microcrack Akibat Kerapuhan Material
Bahan rapuh rentan terhadap patah selama pemrosesan mekanis, khususnya di daerah periferal. Penerapan gaya pemotongan atau tekanan penggilingan selama chamfering dapat menyebabkan retakan mikro atau chipping lokal—bentuk kerusakan tepi—yang dapat menyebar selama proses hilir, sehingga mengganggu integritas struktural.
Tantangan Utama: Pengendalian dimensi chipping, deteksi dan mitigasi retakan mikro di bawah permukaan. Misalnya, pada kaca berkekuatan tinggi seperti silika leburan atau BK7, kemungkinan terkelupasnya meningkat tajam ketika sudut talang turun di bawah 30°.
2. Persyaratan Presisi Tinggi dan Konsistensi Batch
Geometri talang—termasuk lebar, sudut, dan kontur—harus benar-benar sesuai dengan spesifikasi desain, biasanya dalam toleransi dimensi ±0,1 mm dan toleransi sudut ±1°. Mencapai keseragaman di seluruh batch produksi besar masih merupakan tantangan besar.
Tantangan Utama: Ketepatan peralatan, manajemen keausan pahat, dan variabilitas teknik operator. Profil tepi yang tidak konsisten dapat menyebabkan ketidakselarasan perakitan atau menyebabkan penyimpangan optik.
3. Kualitas dan Kehalusan Permukaan
Tepian harus mencapai permukaan akhir tingkat optik, dengan rata-rata kekasaran (Ra) ≤ 0,1 μm, untuk meminimalkan konsentrasi tegangan dan menekan timbulnya cahaya liar. Metode pemesinan konvensional sering kali meninggalkan bekas pahat, gerinda, atau kerusakan di bawah permukaan.
Tantangan Utama: Kesulitan dalam mencapai penyelesaian permukaan yang halus, terutama pada substrat berdiameter kecil atau berbentuk kompleks. Kehalusan tepi yang buruk berkontribusi terhadap peningkatan hamburan cahaya, sehingga menurunkan kontras filter dan rasio signal-to-noise.
4. Pembangkitan Stres Termal dan Mekanis
Tekanan termal yang disebabkan oleh pemrosesan (misalnya, dari pemanasan gesekan) dan beban mekanis dapat menyebabkan deformasi substrat atau akumulasi tegangan sisa, sehingga berdampak buruk pada kerataan permukaan dan ketepatan muka gelombang.
Tantangan Utama: Manajemen termal yang efektif melalui strategi pendinginan dan optimalisasi parameter proses. Misalnya, panas lokal yang berlebihan selama penggilingan kecepatan tinggi dapat memulai mikrokristalisasi pada jenis kaca tertentu.
5. Pengendalian Pembersihan dan Kontaminasi
Partikulat serpihan dan sisa cairan pendingin yang dihasilkan selama pemrosesan tepi dapat melekat pada permukaan substrat, sehingga mengganggu daya rekat dan kemurnian lapisan yang diendapkan selanjutnya.
Tantangan Utama: Pengembangan protokol pembersihan yang ketat, khususnya untuk media berpori atau yang sudah dilapisi sebelumnya, untuk memastikan penghilangan kontaminan secara menyeluruh tanpa merusak permukaan.

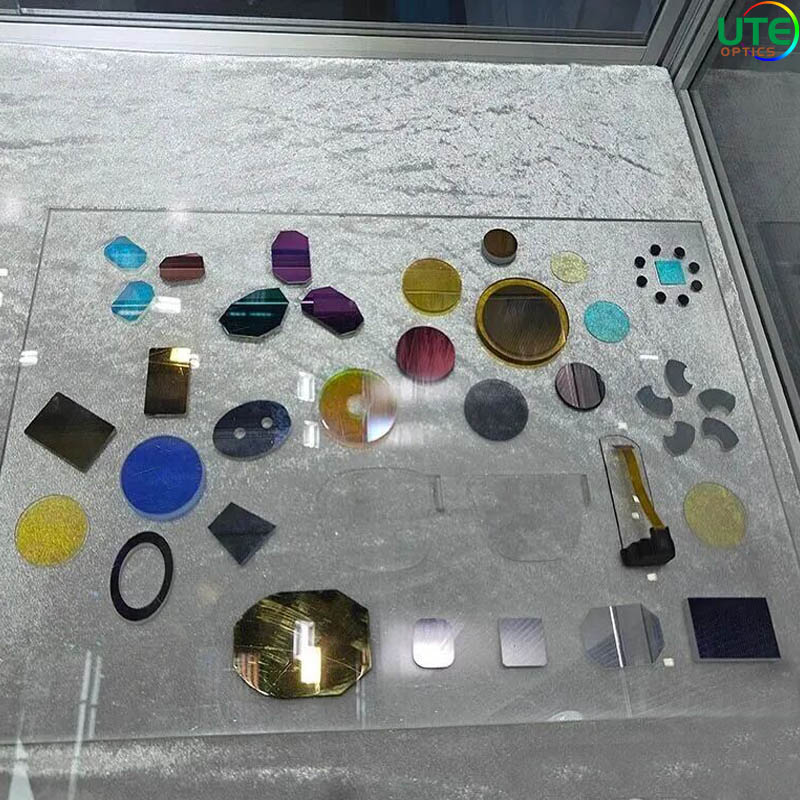

II. Dampak Kualitas Tepi pada Kinerja Pelapisan Film Tipis
Integritas chamfering dan penyelesaian tepi secara langsung mempengaruhi keseragaman, daya rekat, dan daya tahan lapisan optik dalam jangka panjang, sehingga menentukan kinerja filter secara keseluruhan. Efek utama meliputi:
1. Mengurangi Keseragaman Lapisan
Cacat tepi seperti chipping atau burr mengganggu distribusi fluks uap selama deposisi uap fisik (PVD) atau deposisi uap kimia (CVD), yang menyebabkan ketebalan film tidak seragam pada zona batas kritis.
Konsekuensi Praktis: Pergeseran spektral pada panjang gelombang pusat, perubahan bandwidth, dan penurunan transmisi puncak. Dalam filter bandpass, variasi ketebalan yang berhubungan dengan tepi dapat bermanifestasi sebagai riak passband atau lobus samping yang meninggi.
2. Daya Rekat Lapisan Melemah
Konsentrasi tegangan pada tepi yang tajam atau di dalam daerah retakan mikro mendorong delaminasi atau inisiasi retakan pada lapisan pelapis. Di bawah tekanan lingkungan seperti siklus termal atau getaran mekanis, hal ini mempercepat kegagalan pelapisan.
Konsekuensi Praktis: "efek tepi" yang terlalu dini—pengelupasan lapisan secara progresif mulai dari pinggiran—mengurangi keandalan perangkat dan ketahanan lingkungan.
3. Peningkatan Hamburan Cahaya dan Cahaya Liar
Tepi yang kasar atau tidak beraturan bertindak sebagai pusat hamburan, mengarahkan cahaya datang ke jalur yang tidak diinginkan dan meningkatkan cahaya nyasar tingkat sistem.
Konsekuensi Praktis: Kontras gambar menurun dan rasio signal-to-noise berkurang; sangat merugikan dalam sistem pencitraan presisi tinggi, yang dapat menyebabkan gambar kabur atau meningkatkan kebisingan latar belakang.
4. Degradasi Kinerja Akibat Stres
Tekanan sisa dari pemrosesan substrat bergabung dengan tekanan intrinsik dalam film yang diendapkan, berpotensi menyebabkan pembengkokan substrat atau keretakan film kohesif, sehingga mengubah panjang jalur optik efektif.
Konsekuensi Praktis: Penyimpangan karakteristik spektral dari waktu ke waktu dan mengganggu stabilitas kinerja filter dalam jangka panjang.
AKU AKU AKU. Strategi Mitigasi yang Direkomendasikan
Untuk mengatasi tantangan-tantangan yang disebutkan di atas dan implikasinya terhadap kinerja pelapisan, solusi-solusi berikut yang berbasis bukti dan kompatibel dengan industri diusulkan. Pendekatan ini menekankan penyempurnaan proses, jaminan kualitas, dan kepatuhan terhadap standar manufaktur optik internasional, tanpa memerlukan investasi modal yang besar.
1. Optimalisasi Proses Chamfering
Memanfaatkan mesin chamfering yang dikontrol CNC presisi tinggi yang dilengkapi dengan alat berlian atau kubik boron nitrida (CBN) untuk memastikan konsistensi geometris dan akurasi dimensi. Parameter proses harus diatur secara ketat: laju pengumpanan ≤ 0,1 mm/putaran dan kecepatan spindel ≥ 5000 rpm untuk meminimalkan pembebanan dinamis. Terapkan pendekatan dua tahap: penggilingan kasar dengan roda berlian kelas #400 untuk pembentukan awal, diikuti dengan penggilingan halus menggunakan bahan abrasif kelas #2000 untuk memperhalus penyelesaian tepi dan mengurangi kerusakan bawah permukaan. Gunakan aliran pendingin optik khusus atau berbasis air yang mengalir terus-menerus (laju aliran ≥ 5 L/mnt) dengan sistem filtrasi untuk mengelola panas dan menghilangkan partikulat secara efektif.
2. Teknik Edge Finishing Pasca Pemrosesan
Pemolesan kimia: Oleskan etsa berbahan dasar asam fluorida (HF) (misalnya, HF:NH₄F = 1:5) dalam jangka waktu singkat (30–60 detik) untuk melarutkan retakan mikro dan mendapatkan tepi halus pada substrat kaca, sekaligus menghindari pengetsaan berlebihan.
Pemolesan api: Gunakan api hidrogen-oksigen untuk melelehkan dan menghaluskan permukaan dengan cepat jenis kaca yang kompatibel; memerlukan kontrol suhu yang tepat untuk mencegah lengkungan.
Pemolesan mekanis: Selesaikan tepian menggunakan media pemoles lembut (misalnya poliuretan atau roda kempa) dengan bubur berbasis cerium oksida atau silika di bawah tekanan rendah (<0,1 MPa) selama 1–2 menit untuk mencapai Ra ≤ 0,1 μm.
3. Protokol Penjaminan Mutu dan Inspeksi
Integrasikan sistem inspeksi optik otomatis (misalnya kamera CCD atau profiler laser) untuk pengukuran dimensi talang dan deteksi cacat secara real-time. Tetapkan ambang batas yang dapat diterima untuk ukuran chipping pada ≤50 μm menggunakan perangkat lunak analisis gambar. Lakukan evaluasi tegangan sisa melalui polariskop atau interferometri spekel digital, untuk memastikan tingkat tegangan tepi tetap di bawah batas hasil material (misalnya, <10 MPa untuk kaca optik). Terapkan pembersihan ultrasonik dengan air deionisasi dan deterjen netral, diikuti dengan pengeringan nitrogen, untuk menghilangkan residu partikulat dan bahan kimia.
4. Perawatan Tepi Pra-Pelapisan
Pasivasi tepi: Gunakan perawatan abrasif ringan (misalnya, bubuk mikro alumina, ukuran partikel ≤10 μm, pada tekanan 0,2–0,5 bar) untuk meningkatkan daya rekat lapisan.
Kompensasi desain pelapisan: Menggabungkan lapisan bertingkat atau transisi (misalnya, SiO₂) di dekat zona tepi untuk mengurangi diskontinuitas tegangan dan mengurangi intensitas medan tepi dalam tumpukan multilapis.
5. Standardisasi dan Pengembangan Tenaga Kerja
Menyediakan program pelatihan rutin bagi operator yang berfokus pada kontrol parameter, pengenalan cacat, dan kepatuhan prosedur. Menetapkan prosedur operasi standar (SOP) yang terdokumentasi yang mencakup pengaturan pemesinan, kriteria inspeksi, dan jadwal pemeliharaan peralatan untuk memastikan konsistensi dan ketertelusuran lintas lini.
Kesimpulannya, chamfering dan pemrosesan tepi merupakan tahapan penting dalam pembuatan filter optik, di mana kualitas substrat secara langsung mengatur kinerja pelapisan dan umur panjang produk. Dengan secara sistematis mengatasi tantangan-tantangan penting—termasuk chipping, akurasi dimensi, penyelesaian permukaan, dan manajemen tegangan—dan memahami dampaknya terhadap pengendapan film tipis, produsen dapat menerapkan perbaikan yang ditargetkan dalam pengendalian proses dan jaminan kualitas. Strategi yang diuraikan di sini konsisten dengan standar optik internasional dan mudah beradaptasi dengan lingkungan produksi yang ada, memungkinkan peningkatan kinerja filter dan mengurangi kehilangan hasil. Ke depan, kemajuan berkelanjutan dalam otomatisasi, pemantauan dalam proses, dan material baru akan semakin mendorong evolusi pemrosesan edge menuju presisi, efisiensi, dan reproduktifitas yang lebih tinggi.
