Dalam sistem optik, filter adalah komponen kunci untuk kontrol spektral yang tepat. Namun satu hal yang sering diabaikan namun penting adalah stabilitas kinerjanya di tengah fluktuasi suhu—yang dikenal sebagai “pergeseran suhu”. Memahami dan mengukur penyimpangan ini sangat penting untuk merancang sistem optik dengan presisi tinggi dan keandalan tinggi. Di bawah ini adalah perincian sistematis penyimpangan suhu filter, termasuk manifestasinya, mekanisme yang mendasarinya, faktor-faktor yang mempengaruhi, bahan substrat inti, dan dampaknya di berbagai lingkungan aplikasi.
I. Apa itu Penyimpangan Suhu Filter?
Penyimpangan suhu filter terutama menggambarkan fenomena di mana parameter spektral inti—seperti panjang gelombang pusat, panjang gelombang terputus, dan bandwidth—bergeser seiring dengan perubahan suhu lingkungan. Untuk sebagian besar jenis filter, penyimpangan ini terutama muncul sebagai pergeseran panjang gelombang tengah (ke arah gelombang panjang atau gelombang pendek).
Perilaku Khas: Untuk filter bandpass umum, kenaikan suhu biasanya mendorong panjang gelombang tengah ke arah gelombang panjang (merah); penurunan suhu menggesernya ke arah gelombang pendek (biru). Pergeseran ini seringkali linier dan dapat ditentukan oleh koefisien dalam kisaran suhu tertentu.
- Parameter Utama**: Koefisien penyimpangan panjang gelombang tengah (satuan: nm/°C). Misalnya, filter dengan koefisien penyimpangan +0,02 nm/°C berarti panjang gelombang pusatnya bergeser 0,02 nm gelombang panjang untuk setiap kenaikan suhu 1°C.
II. Mekanisme yang Mendasari & Faktor yang Mempengaruhi Pergeseran Suhu
Pergeseran suhu tidak disebabkan oleh satu faktor saja; itu tergantung pada sifat termofisik substrat filter dan struktur film tipis multilayer yang kompleks.
1. Mekanisme Fisik Inti
- Efek Ekspansi Termal: Perubahan suhu secara langsung memicu ekspansi termal pada substrat filter dan bahan film tipis. Peningkatan ketebalan substrat (d) mengubah jalur optik, menyebabkan pergeseran panjang gelombang spektral.
- Efek Termo-Optik: Perubahan suhu mengubah indeks bias material (n). Untuk filter interferensi film tipis—yang pengoperasiannya bergantung pada interferensi cahaya pada antarmuka multilapis—ketebalan optik (n×d) adalah parameter utama yang menentukan kondisi interferensi.
Dengan demikian, penyimpangan panjang gelombang tengah (λ) dari suatu filter terutama diatur oleh stabilitas termal dari ketebalan optiknya (OT = n×d). Sensitivitas suhunya dapat diperkirakan sebagai:
Δλ/λ ≈ (Δn/n + Δd/d) × ΔT
Di mana:
- Δn/n = Koefisien suhu indeks bias (koefisien termo-optik)
- Δd/d = Koefisien muai panas linier
2. Faktor Utama yang Mempengaruhi
a) Bahan Substrat
Substrat adalah pembawa filter, dan koefisien muai panasnya merupakan faktor utama yang mempengaruhi penyimpangan.
- Kaca Optik (misalnya, BK7, B270): Memiliki koefisien muai panas yang relatif tinggi (~7–8 × 10⁻⁶ °C⁻¹). Filter yang menggunakan substrat ini biasanya memiliki penyimpangan yang lebih besar, dengan koefisien berkisar antara +0,02 hingga +0,04 nm/°C.
- Silika yang menyatu: Memiliki koefisien ekspansi termal yang sangat rendah (~0,55 × 10⁻⁶ °C⁻¹), sehingga ideal untuk filter dengan drift rendah. Koefisien penyimpangan untuk substrat silika leburan berkisar antara +0,001 hingga +0,01 nm/°C.
- Bahan Kristal (misalnya, CaF₂, Ge): Banyak digunakan dalam aplikasi inframerah tengah, bahan ini memiliki koefisien termo-optik dan ekspansi unik yang memerlukan evaluasi kasus per kasus.
b) Bahan Film Tipis & Desain Tumpukan Film
Koefisien termo-optik (dn/dT) bahan pelapis sangat bervariasi dan merupakan faktor penentu lainnya.
- Film Oksida Umum (misalnya, TiO₂, Ta₂O₅, SiO₂): Bahan dengan indeks bias tinggi seperti TiO₂ dan Ta₂O₅ memiliki koefisien termo-optik positif yang besar (dn/dT > 0)—penyebab utama “pergeseran merah” panjang gelombang pusat filter. SiO₂ (bahan dengan indeks bias rendah) memiliki koefisien termo-optik yang lebih kecil (bahkan negatif), sehingga memungkinkan kompensasi penyimpangan parsial melalui desain tumpukan film yang cermat (misalnya, menggunakan SiO₂ untuk mengimbangi efek positif Ta₂O₅).
- Film Lunak vs. Keras: Film keras (melalui deposisi uap fisik, PVD) memiliki struktur yang lebih padat dan kinerja termal yang lebih konsisten. Film lunak (misalnya, beberapa film yang diendapkan secara kimia) mungkin menunjukkan perilaku termal yang tidak stabil karena strukturnya yang berpori.
c) Jenis Filter

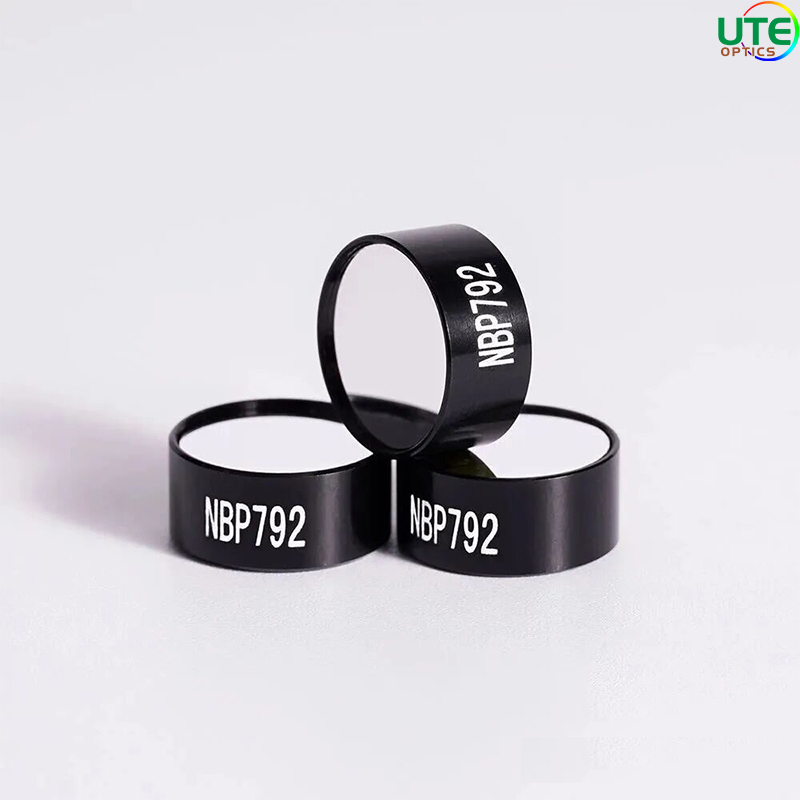

- Filter Bandpass (Jenis Interferensi): Paling sensitif terhadap suhu, karena pita sandinya bergantung pada interferensi ketebalan optik yang tepat.
- Filter Longpass/Shortpass: Panjang gelombang cut-offnya melayang, namun dampaknya kurang kritis dibandingkan pada passband inti filter bandpass.
- Filter Penyerapan (misalnya, Kaca Berwarna): Sifat spektral bergantung pada penyerapan material; penyimpangan suhu biasanya kecil. Namun, suhu tinggi dapat menyebabkan perubahan kimia yang tidak dapat diubah, sehingga mengubah spektrum.
AKU AKU AKU. Pertimbangan & Tantangan di Seluruh Lingkungan Aplikasi
Dampak penyimpangan suhu bervariasi menurut kerasnya lingkungan aplikasi.
- Lingkungan Laboratorium Suhu Ruangan (15–30°C):
Penyimpangan dapat diabaikan untuk filter bandwidth lebar (biasanya> 10 nm). Untuk filter pita sempit (misalnya, bandwidth 1 nm), perubahan suhu 15°C dapat menyebabkan penyimpangan 0,3 nm—30% dari bandwidth—yang menyebabkan pelemahan sinyal secara signifikan.
- Lingkungan Luar Ruangan/Industri (-20°C hingga +50°C atau lebih luas):
Di sinilah penyimpangan suhu paling bermasalah. Contohnya meliputi:
- Mikroskop Fluoresensi: Pencocokan panjang gelombang yang tepat diperlukan untuk eksitasi/emisi. Ayunan 70°C (misalnya, -20°C hingga +50°C) dapat menyebabkan penyimpangan >1,4 nm (pada 0,02 nm/°C), mengurangi efisiensi eksitasi atau pengumpulan sinyal emisi, dan menurunkan kontras gambar.
- Spektrometer: Penyimpangan dalam kalibrasi/filter spektral menyebabkan kesalahan kalibrasi panjang gelombang langsung.
- Pemantauan Lingkungan/LiDAR**: Sistem luar ruangan ini menggunakan filter penyerapan atom/molekul pita ultra-sempit (misalnya, filter yodium untuk pengukuran angin) dengan bandwidth tingkat pikometer. Bahkan penyimpangan kecil pun berakibat fatal dan memerlukan kontrol suhu yang ketat.
Sistem Sumber Cahaya Berdaya Tinggi:
Filter menyerap energi cahaya dan menghasilkan panas, menyebabkan efek “lensa termal” dan kenaikan suhu lokal—bahkan dengan suhu sekitar yang stabil. Hal ini menyebabkan penyimpangan panjang gelombang pusat.
Luar Angkasa & Pertahanan:
Kisaran suhu pengoperasian sangat luas (-55°C hingga +85°C) dengan tuntutan keandalan yang ketat. Solusinya mencakup penggunaan “filter ultra-low-drift” (substrat silika leburan + tumpukan film khusus) atau mengintegrasikan pendingin termoelektrik (TEC) untuk kontrol suhu aktif (menstabilkan pada ~25°C).
IV. Cara Mengatasi & Mengukur Pergeseran Suhu
1. Strategi Mitigasi
Pemilihan Bahan: Prioritaskan silika leburan untuk substrat; pilih bahan pelapis dengan koefisien termo-optik yang cocok.
Kontrol Suhu Aktif: Untuk aplikasi dengan permintaan tinggi, pasang filter di dudukan yang dikontrol suhu dengan TEC dan sensor suhu—ini adalah metode yang paling andal.
Kompensasi Tingkat Sistem: Gunakan algoritma perangkat lunak untuk memberikan kompensasi terbalik pada pembacaan panjang gelombang berdasarkan suhu yang diukur.
2. Kuantifikasi & Pengujian
Produsen yang bertanggung jawab dengan jelas menentukan koefisien penyimpangan suhu filter dalam lembar data. Data ini biasanya diperoleh melalui pengujian spektral di ruang bersuhu tinggi-rendah. Pengguna harus memprioritaskan parameter ini selama pemilihan.
Data Referensi Industri (Nilai Non-Ekstrim):
- Filter standar (substrat BK7): ~+0,02 ± 0,01 nm/°C
- Filter drift rendah (substrat silika leburan): ~+0,005 ± 0,003 nm/°C
- Filter ultra-low-drift/suhu terkontrol: stabilisasi TEC (±0,1°C) mencapai stabilitas panjang gelombang <±0,001 nm
Kesimpulan
Penyimpangan suhu filter adalah fenomena yang tak terelakkan yang didorong oleh fisika material. Pemahaman dan kuantifikasi yang mendalam merupakan dasar untuk membangun sistem optik dengan stabilitas tinggi. Namun, penyimpangan suhu hanyalah salah satu dari banyak metrik kinerja penting filter. Selama pemilihan dan desain, harus diimbangi dengan indikator lain: transmisi passband, kedalaman cut-off, faktor bentuk gelombang, karakteristik sudut, toleransi daya, dan ketahanan lingkungan.
Pada akhirnya, solusi filter yang sukses memerlukan analisis dan penyesuaian yang komprehensif—berdasarkan kebutuhan spektral spesifik pengguna, kemampuan proses pelapisan, dan lingkungan penggunaan akhir (kisaran suhu, tekanan mekanis, paparan bahan kimia, dll.). Mengelola penyimpangan suhu dalam konteks rekayasa sistem optik yang lebih luas—bukan secara terpisah—memastikan kinerja dan keandalan yang optimal mulai dari desain hingga penerapan.
