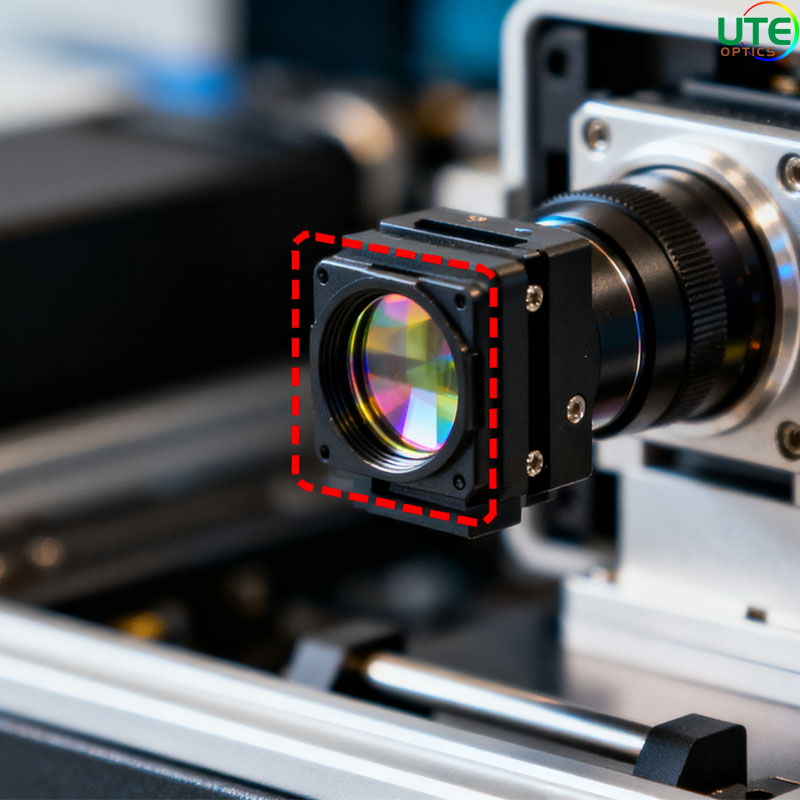

Dalam bidang canggih seperti pencitraan optik, sistem laser, dan analisis spektral, filter optik bertindak sebagai komponen inti untuk kontrol jalur cahaya. Akurasi bentuk permukaan dan kualitas permukaannya secara langsung menentukan kinerja akhir dari keseluruhan sistem. Namun, pada setiap tahap produksi—mulai dari pemotongan, penggilingan, dan pemolesan substrat hingga pelapisan dan pembersihan—mengintai "pembunuh tak kasat mata" yang dapat membuat produk jadi tidak berfungsi: cacat permukaan dan tepi. Cacat ini, yang hanya berukuran mikrometer atau bahkan nanometer, tidak hanya mencerminkan keahlian manufaktur tetapi juga berfungsi sebagai faktor penentu kinerja optik.
I. Klasifikasi Ilmiah dan Mekanisme Pembentukan Cacat
Dalam terminologi profesional, cacat pemrosesan filter biasanya dikategorikan berdasarkan lokasi dan sifatnya ke dalam jenis berikut:
1.1 Cacat Tepi: Terkelupas

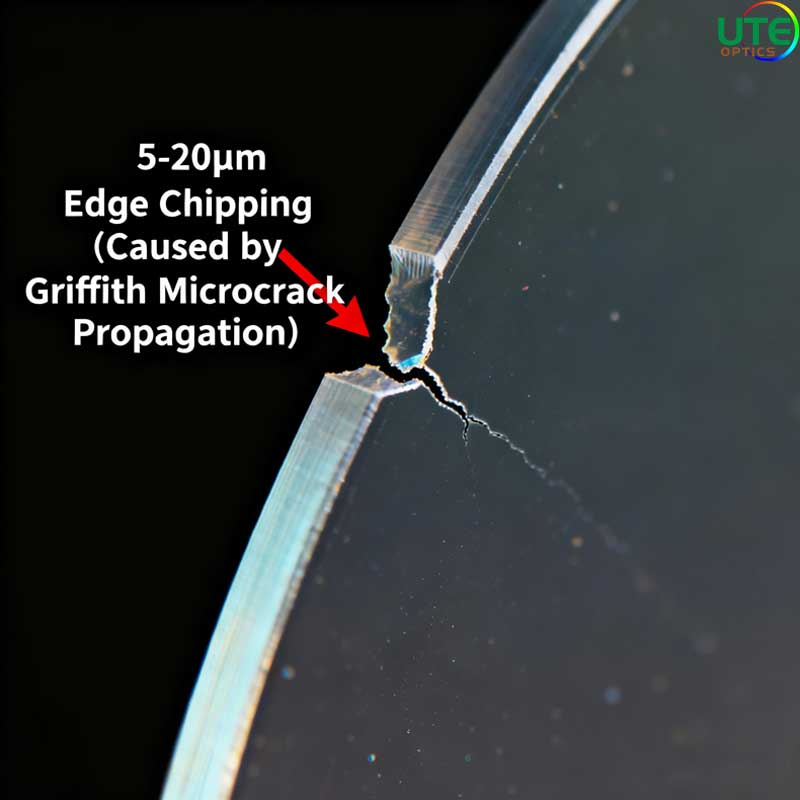

Edge chipping mengacu pada patahan, pengelupasan, atau takik mikroskopis atau makroskopis yang terjadi di tepi filter. Ini adalah masalah klasik dalam pengolahan material rapuh.
Mekanisme Pembentukan:
Patahan bahan rapuh: Kaca optik adalah bahan rapuh yang khas, dan perilaku patahnya mengikuti Teori Microcrack Griffith. Retakan mikro yang sudah ada sebelumnya di dalam material mengalami konsentrasi tegangan di ujungnya ketika mengalami tegangan tarik eksternal. Ketika tegangan melebihi ambang batas kritis, retakan akan meluas secara tidak stabil, sehingga menyebabkan patah getas.
Konsentrasi tegangan yang disebabkan oleh pemrosesan: Selama proses mekanis seperti pemotongan roda berlian dan penggilingan tepi, gaya pemotongan sangat terkonsentrasi pada area kontak antara pahat dan material. Pemilihan parameter pemrosesan yang tidak tepat (misalnya laju pengumpanan, kedalaman pemotongan, ukuran butiran pasir, dan bahan pengikat) atau cairan pendingin yang tidak efektif (gagal menghilangkan panas pemotongan dan serpihan) dapat menghasilkan tegangan lokal yang cukup untuk memperbanyak retakan sehingga mengakibatkan terjadinya chipping.
Tegangan pengikat dan penjepitan: Desain perlengkapan yang tidak masuk akal (misalnya, area kontak yang terlalu kecil, sudut blok V yang tidak tepat) atau gaya penjepitan yang berlebihan menciptakan tegangan kontak yang kuat pada titik penjepitan, yang secara langsung menghancurkan tepi filter.
1.2 Cacat Permukaan: Goresan dan Lecet
Standar profesional (misalnya, MIL-PRF-13830B) umumnya menyebut ketidaksempurnaan permukaan sebagai "goresan", namun ketidaksempurnaan permukaan tersebut dapat diklasifikasikan lebih lanjut berdasarkan morfologi dan penyebabnya:
Goresan
Kerusakan linier atau seperti alur pada permukaan optik, terjadi ketika satu atau beberapa partikel keras tergelincir di bawah tekanan. Mereka biasanya memiliki rasio lebar dan kedalaman yang kecil.
Mekanisme Pembentukan:
Kontaminasi partikel: Ini adalah penyebab utama. Partikel abrasif (misalnya bubuk intan, cerium oksida) yang digunakan dalam penggilingan dan pemolesan—jika tidak dihilangkan seluruhnya selama pembersihan berikutnya—atau partikel keras lingkungan (misalnya, debu silika dari udara, personel, atau peralatan) menjadi "bilah mikroskopis" ketika terjebak di antara benda kerja dan bantalan pemoles, lap, atau rel pemindah.
Abrasi tiga benda: Dalam skenario di atas, partikel keras bertindak sebagai "benda ketiga" yang independen, menggelinding dan meluncur bebas di antara dua permukaan kontak sehingga menyebabkan goresan.
lecet
Kerusakan permukaan yang lebih luas dan dangkal—terkadang muncul sebagai jaringan atau pola tanda dangkal yang padat.
Mekanisme Pembentukan:
Abrasi dua benda: Gesekan geser langsung antara permukaan optik filter dan pembawa peralatan, benda kerja lainnya, atau perkakas lunak di bawah standar (misalnya, sarung tangan yang kotor, kain tidak berbulu).
Agregasi partikel lunak: Bahkan bahan lunak, jika ditutupi partikel kecil dalam jumlah besar, dapat menyebabkan lecet dangkal yang luas saat berada di bawah tekanan.
1.3 Cacat Struktural: Retak
Retakan adalah retakan terus menerus yang menembus permukaan atau meluas ke dalam dari tepinya, sehingga mengganggu integritas material.
Mekanisme Pembentukan:
Dampak makro-mekanis: Benturan hebat selama penanganan, menjatuhkan, atau perakitan dapat langsung menyebabkan keretakan.
Retak tegangan termal:
Ketidakcocokan film-substrat: Selama pelapisan, perbedaan koefisien muai panas (CTE) antara substrat dan bahan film (misalnya, Ta₂O₅, SiO₂) menghasilkan tekanan termal yang signifikan pada antarmuka film-substrat saat komponen mendingin dari proses pelapisan suhu tinggi. Jika tekanan ini melebihi adhesi film-substrat atau kekuatan material, retakan akan terbentuk—bahkan menyebabkan film terkelupas dalam kasus yang parah.
Fluktuasi suhu yang cepat: Perubahan suhu yang tiba-tiba selama pembersihan atau pemrosesan juga menciptakan tekanan termal gradien pada substrat yang rapuh.

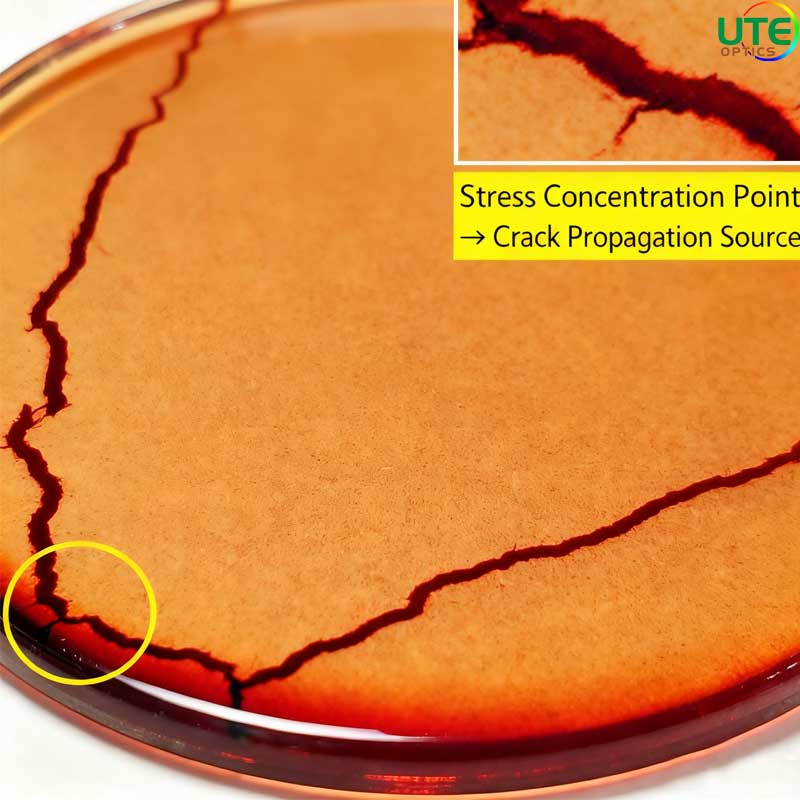

Efek konsentrasi stres: Ada hubungan sebab akibat yang penting: dasar dari setiap "keripik" atau "goresan dalam" adalah titik konsentrasi stres yang alami dan tajam. Pemrosesan selanjutnya (misalnya, tekanan pemolesan, tegangan termal pelapisan) atau getaran/siklus termal dalam servis menyebabkan tegangan terakumulasi di sini, memicu inisiasi retakan mikro dan perambatannya menjadi retakan makroskopis.
II. Kontrol End-to-End: Menghilangkan Cacat dengan Sistem Kualitas yang Presisi
Untuk menghilangkan cacat, sistem rekayasa kualitas presisi yang komprehensif harus ditetapkan—yang mencakup desain, pemrosesan, lingkungan, dan operasi.
2.1 Optimasi Proses
Untuk Pemotongan Tepi:
Pemrosesan laser: Gunakan laser berdenyut ultracepat untuk memotong dan mengebor. Karakteristik "pemrosesan dingin"-nya meminimalkan tekanan mekanis, sehingga memungkinkan manufaktur bebas chip.
Penggilingan tepi yang presisi: Gunakan penggiling tepi CNC dengan kekakuan tinggi dengan proses "kedalaman pemotongan mikro, laju pengumpanan lambat, pendinginan penuh", dipasangkan dengan roda gerinda berlian alami. Optimalkan jalur pemrosesan untuk memastikan gaya pemotongan akhir diarahkan ke bagian dalam material.
Pemolesan Mekanis Kimia (CMP): Oleskan CMP ke tepi filter. Ini menggabungkan etsa kimia dan penggilingan mekanis untuk menghilangkan lapisan rusak dengan lancar.
Untuk Goresan/Lecet:
Kontrol kebersihan: Lakukan semua proses pasca pemolesan di ruang bersih bermutu tinggi (misalnya, ISO Kelas 5 / Kelas 100). Isolasi area secara fisik menggunakan bahan abrasif dengan butiran berbeda untuk mencegah kontaminasi silang.
Manajemen perkakas: Gunakan bahan lembam dan lunak (misalnya PEEK, Teflon) untuk semua perlengkapan dan nozel yang bersentuhan dengan benda kerja. Lakukan pembersihan ultrasonik secara teratur.
Otomatisasi proses: Mengintegrasikan lengan robot dan sistem transfer otomatis untuk meminimalkan risiko kontak akibat campur tangan manusia.
2.2 Protokol Operasional
Pelatihan wajib: Operator harus menyelesaikan pelatihan operasi aseptik yang ketat, termasuk:
Penggunaan sarung tangan nitril dengan benar;
Menangani benda kerja dengan pinset vakum atau alat non-kontak;
Membersihkan dengan pelarut dengan kemurnian tinggi (misalnya, etanol tingkat elektronik) dan kertas khusus bebas serabut menggunakan metode "penghapusan satu arah" (menyeka sekali dari tengah ke tepi).
2.3 Pemantauan Proses & Ilmu Material
Inspeksi in-line: Pasang sistem inspeksi visi mesin otomatis setelah proses utama untuk melakukan 100% penyaringan in-line untuk tepi chipping dan goresan permukaan.
Pemilihan material: Dalam batasan desain optik, prioritaskan kualitas kaca optik dengan ketangguhan patah dan kekerasan Knoop yang lebih tinggi untuk meningkatkan ketahanan terhadap kerusakan.
Pengoptimalan desain: Tentukan dengan jelas dan perbesar dimensi talang pelindung dengan tepat dalam gambar untuk menghilangkan tepi tajam pada tahap desain.
AKU AKU AKU. Dampak Optik dari Cacat: Dari Kesempurnaan Teoretis hingga Degradasi Praktis
Cacat mikroskopis ini memberikan dampak yang komprehensif, bahkan sangat buruk, terhadap kinerja optik.
3.1 Kualitas Pencitraan Menurun
Cahaya menyimpang dan kontras berkurang: Goresan, lecet, atau serpihan apa pun akan mengganggu permukaan filter yang sempurna seperti cermin, mengubahnya menjadi pusat hamburan cahaya. Selama pencitraan, cahaya yang tersebar ini tiba-tiba mencapai bidang gambar, menciptakan "kebisingan latar belakang" (kabut) yang seragam dan sangat mengurangi kontras. Dalam sistem yang membutuhkan deteksi target yang lemah (misalnya teleskop astronomi, mikroskop medan gelap), sinyal target mungkin sepenuhnya tenggelam oleh kebisingan.
Distorsi muka gelombang: Goresan dan retakan yang dalam berfungsi sebagai alur atau celah fisik, mengubah jalur optik cahaya yang lewat dan menimbulkan penyimpangan muka gelombang. Hal ini menurunkan fungsi penyebaran titik (PSF) dan fungsi transfer modulasi (MTF) sistem, yang secara langsung bermanifestasi sebagai berkurangnya resolusi gambar dan gambar menjadi kabur.
3.2 Risiko Kinerja & Keandalan Sistem Laser
Menurunnya ambang kerusakan laser (LDT): Untuk sistem laser energi tinggi, cacat permukaan dan tepi adalah mata rantai terlemah. Cacat secara signifikan meningkatkan penyerapan energi laser (penyerapan linier) atau memicu efek penyerapan nonlinier, yang menyebabkan kenaikan suhu lokal dengan cepat. Hal ini menyebabkan pelelehan atau ablasi film atau substrat—biasanya memicu kerusakan pada lokasi cacat pada tingkat daya yang jauh di bawah LDT komponen tanpa cacat. Chip tepi yang hampir tidak terdeteksi dapat berfungsi sebagai "pemicu" kegagalan total komponen laser.
3.3 Bahaya Keandalan Jangka Panjang
Perambatan retakan: Sesuai dengan prinsip mekanika retakan lelah, getaran lingkungan yang berulang dan tegangan siklus termal mendorong perluasan bertahap retakan mikro awal dan konsentrasi tegangan di lokasi serpihan. Hal ini pada akhirnya dapat menyebabkan kerusakan komponen yang tidak terduga selama servis, yang mengakibatkan kegagalan sistem yang sangat parah.
Cacat permukaan dan tepi dalam pembuatan filter bukanlah "masalah kosmetik" yang sepele—cacat tersebut merupakan indikator inti yang mencerminkan ketepatan sistem manufaktur dan secara langsung menentukan batas kinerja sistem optik. Pencegahan dan pengendaliannya merupakan upaya rekayasa sistematis yang mencakup ilmu material, mekanika, termodinamika, kimia, dan teknik presisi. Upaya untuk mencapai "toleransi nol" terhadap cacat tetap menjadi kekuatan pendorong di belakang kemajuan manufaktur optik mutakhir ke skala nano dan mendukung pengembangan peralatan teknologi canggih generasi mendatang.
